电涡流位移传感器的应用

我们知道，位移传感器一般可以分为模拟式位移传感器和数字式位移传感器，模拟式传感器的输出是以幅值形式表示输入位移的大小的，而数字式传感器的输出则是以脉冲数量的多少表示位移的大小的。我们之前介绍的磁致伸缩位移传感器是属于模拟式传感器，

我们今天再为大家介绍另一种模拟式位移传感器——电涡流位移传感器。

电涡流位移传感器的工作原理：

在金属导体上方放置一个线圈，当线圈中通以电流时，线圈的周围空间就产生了交变磁场H1，在金属导体内就会产生电涡流，由产生反向电磁场H2，由于H2与H1方向相反，H2抵消了部分原磁场H1，使导电线圈的阻抗发生了变化。

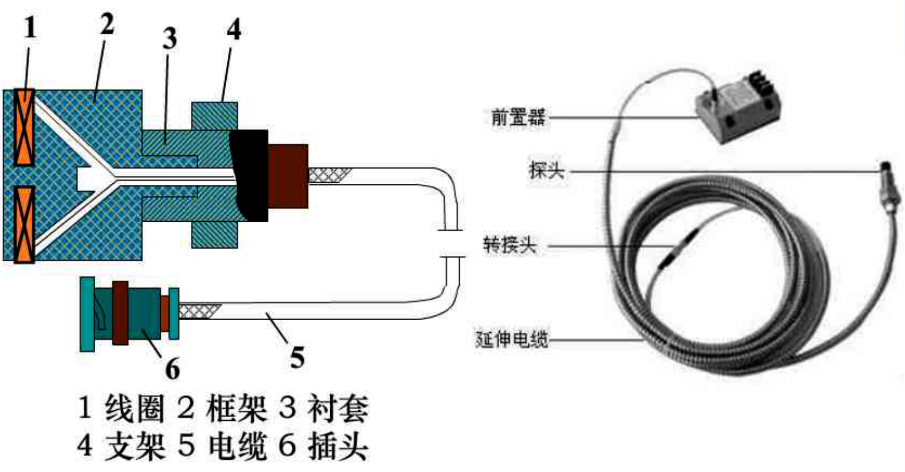

电涡流位移传感器结构图如下：

电涡流位移传感器的应用：

 电涡流传感器目前主要应用于实现对位移、材料厚度、金属表面温度、应力、速度以及材料损伤等进行非接触式的连续测量。

 特点：非接触式测量。

应用

1、测厚：低频透射式涡流厚度传感器 高频反射式涡流厚度传感器

 2、测转速

3、测振动

4、电涡流探伤
